Источники бесперебойного питания стали неотъемлемой частью инфраструктуры, от которой зависит стабильная работа критически важного оборудования. Их основная задача – защитить технику от проблем с электросетью и дать время для корректного завершения работы при полном отключении электричества. Однако в конструкции этих устройств есть один элемент, который на первый взгляд кажется противоречащим самой идее бесперебойника. Речь идет о режиме байпаса (bypass), или обходном режиме. При его активации ИБП временно отключает основные защитные функции, пропуская ток напрямую от сети к потребителю.
Что такое бесперебойник, зачем в нем нужен такой механизм, и в каких ситуациях его применение оправдано – рассмотрим эти вопросы подробнее.
Байпас в ИБП: что это такое и почему это важно?
Если говорить простыми словами, байпас – это обходной путь для электрического тока. В обычном состоянии источник бесперебойного питания действует как двойной преобразователь (в моделях On-Line): входящее переменное напряжение выпрямляется, стабилизируется, после чего инвертор снова преобразует его в идеальную синусоиду для питания нагрузки. Этот процесс отсекает все помехи, скачки и провалы напряжения из внешней сети. Система байпас создает альтернативный маршрут, по которому ток из входной сети поступает напрямую к подключенному оборудованию, минуя выпрямитель, аккумуляторные батареи и инвертор.
Наличие такого обходного пути имеет огромное значение для надежности и удобства эксплуатации всей системы. Во-первых, это механизм самосохранения для самого ИБП. При возникновении нештатных ситуаций, таких как внутренняя неисправность или серьезная перегрузка, источник может переключиться на байпас, чтобы не выйти из строя и одновременно не оставить подключенную аппаратуру совсем без питания. Во-вторых, это открывает возможности для проведения технического обслуживания, ремонта или замены самого ИБП без необходимости отключать серверы, медицинское оборудование или производственные линии, которые он защищает.
Таким образом, режим байпаса – это продуманный инженерный функционал, повышающий отказоустойчивость и гибкость системы электропитания.
Как устроен и как работает байпас?

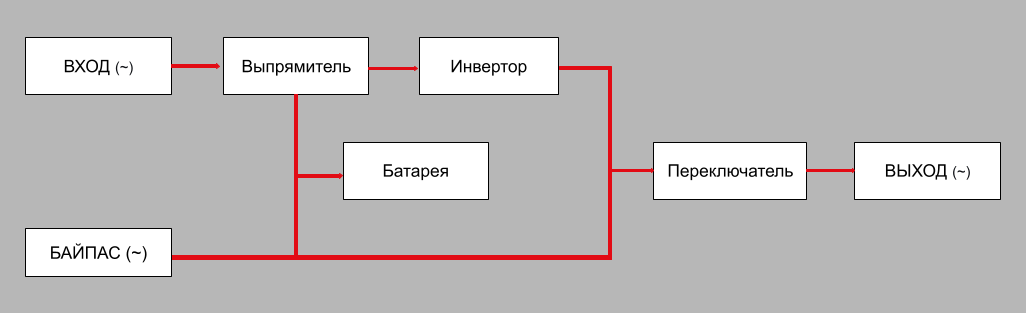

В основе функционирования обходного режима лежит коммутационный узел, который физически перенаправляет поток электроэнергии. Внутри ИБП с байпасом имеются две силовые линии: основная, проходящая через все блоки преобразования, и обходная (байпасная). Специальный контроллер постоянно отслеживает состояние самого источника и параметры внешней электросети.
Принцип работы байпаса заключается в мгновенном или ручном переключении между этими двумя линиями. В нормальных условиях нагрузка запитана через инвертор, в результате получается очищенное и стабильное напряжение. Если контроллер фиксирует критическую перегрузку, перегрев, неисправность инвертора или другую проблему, он подает команду на переключатель, и тот мгновенно переводит питание на обходную линию.
Перед переключением «умная» электроника ИБП выполняет синхронизацию по фазе и частоте между выходом своего инвертора и входной сетью. Это необходимо для того, чтобы переход был «бесшовным» и не вызвал сбоя в работе чувствительного оборудования.
Устройство байпаса может быть реализовано с помощью различных компонентов: от полупроводниковых тиристоров до механических контакторов, что определяет его скорость и назначение.
Виды байпаса: в чем отличия и для чего нужны?
Выделяется несколько разновидностей байпаса, которые отличаются скоростью срабатывания, способом активации и конструктивным исполнением. Классификация помогает лучше ориентироваться в возможностях конкретной модели ИБП и правильно выстраивать схему защиты электропитания для ответственных объектов.
Электронный (статический) байпас
Его главная особенность – высочайшая скорость переключения, составляющая всего несколько миллисекунд. Такой результат достигается за счет отсутствия движущихся механических частей. Коммутация происходит с помощью полупроводниковых ключей – тиристоров или симисторов.
Основное предназначение электронного устройства – автоматическая защита нагрузки и самого ИБП. Статический байпас срабатывает мгновенно при возникновении следующих ситуаций:
- Перегрузка. Если к ИБП подключают оборудование с высокими пусковыми токами (например, двигатели или лазерные принтеры), инвертор может не справиться с кратковременным скачком мощности. Чтобы избежать аварийного отключения, ИБП переходит в режим bypass, пропуская пусковой ток напрямую из сети.
- Внутренняя неисправность. При выходе из строя инвертора, перегреве или другой критической поломке автоматический байпас становится единственным способом сохранить питание на нагрузке.
- Короткое замыкание в нагрузке. Чтобы защитить выходные каскады инвертора от повреждения, ИБП переключается на байпас, передавая задачу по отключению линии на входные автоматические выключатели.
Благодаря скорости реагирования электрический байпас этого типа гарантирует, что момент переключения никак не отразится на работе подключенного оборудования.
Механический байпас
Механический байпас использует для коммутации электромеханические устройства – реле или контакторы. Процесс переключения здесь занимает больше времени (десятки или даже сотни миллисекунд) по сравнению со статическим аналогом, поскольку требуется физическое перемещение контактов.
Из-за своей относительной медлительности он реже используется для автоматической защиты от мгновенных перегрузок. Чаще всего механический байпас является частью более сложной системы или становится дополнительным элементом защиты. Его преимущество – полный физический разрыв цепи инвертора, что может быть полезно при определенных сценариях обслуживания. В некоторых моделях ИБП механический байпас может быть частью схемы экономичного режима (Eco-Mode): при стабильной внешней сети устройство переходит на байпас, отключая инвертор и снижая собственное энергопотребление.
Сервисный байпас (ручной)
Сервисный байпас нужен для полного и безопасного вывода ИБП из работы без прекращения подачи питания на нагрузку. Активируется он вручную, как правило, с помощью специального переключателя или рубильника. Ручной байпас физически изолирует ИБП от сети и нагрузки, создавая при этом прямой канал между сетью и нагрузкой. Это дает возможность инженерам проводить любые манипуляции с источником бесперебойного питания:
- плановое техническое обслуживание;
- замену аккумуляторных батарей;
- ремонт или диагностику неисправностей;
- полную замену устройства на новое.
Конструкция такого байпаса обычно выполнена по принципу «переключение без разрыва» (make-before-break). Это означает, что при повороте рубильника сначала замыкается обходная цепь и только потом размыкается основная. Такой алгоритм исключает даже кратковременное пропадание напряжения на выходе. Встроенный байпас сервисного типа встречается в более мощных и профессиональных моделях ИБП.
Варианты исполнения внешних байпасов
Если в самом ИБП нет встроенного ручного байпаса, или его характеристики не устраивают, можно использовать внешние блоки. Они подключаются к источнику и сети и полностью принимают на себя функцию коммутации для сервисных нужд. Внешние байпасы выпускаются в разных форм-факторах, подходящих для различных условий монтажа и типов оборудования.
Навесное исполнение (настенный шкаф)
Это компактные устройства, выполненные в виде металлического или пластикового щитка, который монтируется на стену рядом с ИБП. Такое решение подходит для систем небольшой и средней мощности, например, для защиты группы рабочих станций, небольшого сервера или телекоммуникационного узла. Часто с ним в паре используется однофазный ИБП. Навесной байпас не занимает места на полу и органично вписывается в интерьер офиса или серверной комнаты.
Напольное исполнение (комплексные системы)

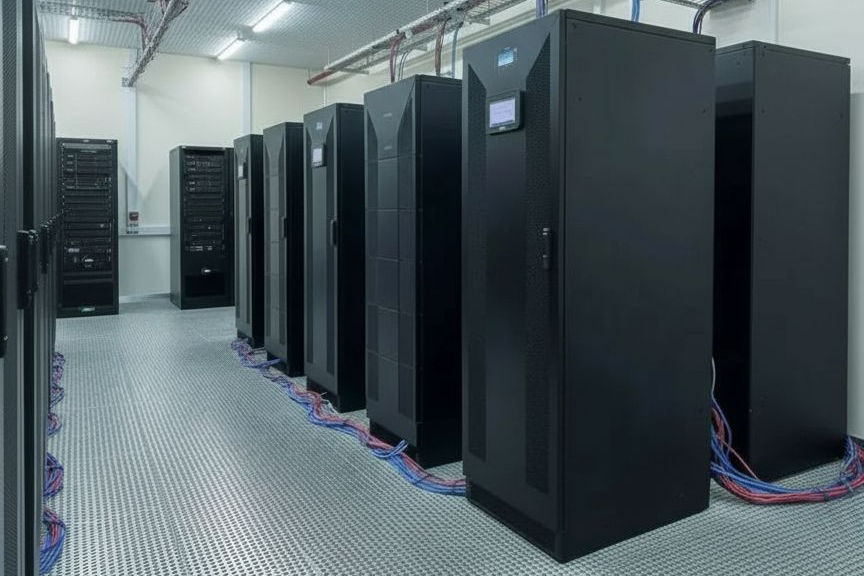

Для защиты мощных потребителей – центров обработки данных, больничного оборудования или промышленных установок – применяются крупные ИБП. Соответственно, и схема байпаса для них нужна более основательная. Внешние байпасы для таких систем выполняются в виде отдельных напольных шкафов, сопоставимых по размерам с самим источником питания. Они рассчитаны на большие токи и часто содержат дополнительную автоматику, элементы сигнальной индикации и системы защиты. Такое исполнение характерно для систем с трехфазными источниками бесперебойного питания.
Стоечное исполнение (19″ стойка)
В современных дата-центрах и серверных комнатах все оборудование принято монтировать в стандартные 19-дюймовые стойки. Для таких условий разработаны байпасы в стоечном (рэковом) исполнении. Они имеют стандартную ширину и высоту, измеряемую в юнитах (U), и легко устанавливаются в ту же стойку, что и сам ИБП и защищаемое оборудование. Это помогает сэкономить пространство и создать аккуратную и структурированную систему.
Когда используется байпас: ключевые сценарии на практике
Применение обходного режима можно разделить на две большие группы: автоматическое срабатывание в ответ на нештатную ситуацию и плановое использование по инициативе человека.
Автоматическое включение байпаса
Электроника ИБП постоянно анализирует десятки параметров и принимает решение о переходе на байпас на ИБП без участия оператора. Это происходит в следующих случаях:
- Перегрузка по выходу. Превышение номинальной мощности ИБП, даже кратковременное, инициирует переход в обходной режим для защиты инвертора.
- Внутренняя неисправность ИБП. Любая критическая ошибка в работе внутренних компонентов (перегрев, выход из строя силовой части) вызовет переключение на байпас для сохранения питания нагрузки.
- Низкий заряд батарей при длительном отсутствии сети. Если ИБП исчерпал ресурс аккумуляторов, а внешнее питание так и не появилось, он отключается, но как только сеть восстановится, то включится в режиме байпаса, чтобы сразу подать питание на нагрузку и начать зарядку батарей.
Плановое использование байпаса
В этом случае обходной режим активируется персоналом для проведения различных работ. Как правило, для этих целей используется ручной сервисный байпас. Основные сценарии – это техническое обслуживание ИБП, его ремонт или полная замена. Переключение на байпас позволяет проводить необходимые работы с системой, не прерывая при этом питание подключенной техники. Соответственно, она продолжает функционировать в штатном режиме.
Что важно знать при использовании байпаса?
Несмотря на всю пользу, работа в режиме байпаса имеет один существенный недостаток. В этом состоянии ИБП не выполняет своих защитных функций. Нагрузка получает электроэнергию напрямую из внешней сети со всеми возможными проблемами: скачками напряжения, помехами, отклонениями частоты. При полном отключении электричества в сети оборудование, работающее через байпас, также мгновенно обесточится, поскольку аккумуляторные батареи в этой схеме не задействованы.
Поэтому длительная работа в режиме байпаса не рекомендуется. Его следует рассматривать как временную меру для экстренных ситуаций или на период проведения сервисных работ. Перед ручным переводом в сервисный режим необходимо убедиться, что параметры входной электросети находятся в допустимых пределах для защищаемого оборудования. Также при проектировании системы электропитания нужно правильно подбирать номиналы защитных автоматов на линии байпаса.
В итоге, режим байпаса – это необходимая опция для любого современного источника бесперебойного питания. Он повышает общую отказоустойчивость системы, упрощает обслуживание и помогает сохранить работоспособность оборудования даже при возникновении проблем с самим ИБП. Именно корректное применение данного режима свидетельствует о высоком профессионализме при проектировании отказоустойчивой системы энергоснабжения.
