Внезапное отключение электричества часто останавливает рабочие процессы и мгновенно выводит из строя дорогую технику. Стабильность бизнеса напрямую зависит от качества поступающего электропитания в круглосуточном режиме.
Даже одиночный скачок напряжения выше 10% от номинала способен вызвать потерю данных в оперативной памяти или физический отказ блоков питания. Критические нагрузки не прощают провалов сети длительностью более 20 мс, которые грозят компании серьезными финансовыми убытками и репутационными рисками.
Что такое онлайн ИБП и принцип двойного преобразования
Надежный бесперебойник служит изолирующим барьером между нестабильной городской сетью и чувствительной электроникой офиса. Устройство непрерывно управляет параметрами тока и соответствует строгому международному стандарту IEC 62040-3, класс VFI (Voltage and Frequency Independent). Это подтверждает, что независимость выходного напряжения и частоты от входных искажений.
Цифровая система регулирования формирует чистый синусоидальный сигнал на выходе независимо от состояния линии. Технический принцип работы онлайн ИБП заключается в полной изоляции оборудования: энергия проходит двойное преобразование через звено постоянного тока, что позволяет устранить любые внешние помехи.
Качественный онлайн бесперебойник нейтрализует широкий спектр угроз для стабильности вашей инфраструктуры:
- Устройство стабилизирует выходное напряжение с прецизионной точностью ±1% и защищает импульсные блоки питания серверов от стрессовых нагрузок.
- Активные фильтры устраняют высокочастотные шумы и снижают коэффициент гармонических искажений тока THDi до уровня менее 3%, предотвращая перегрев проводки.
- Длительная автономия от 5 минут до нескольких часов позволяет корректно завершить процессы записи данных или запустить резервную дизель-генераторную установку без рывков питания.
- Система подавляет высоковольтные импульсы до 6 кВ, возникающие при грозах или коммутациях, и спасает варисторы и электронные компоненты от физического разрушения.

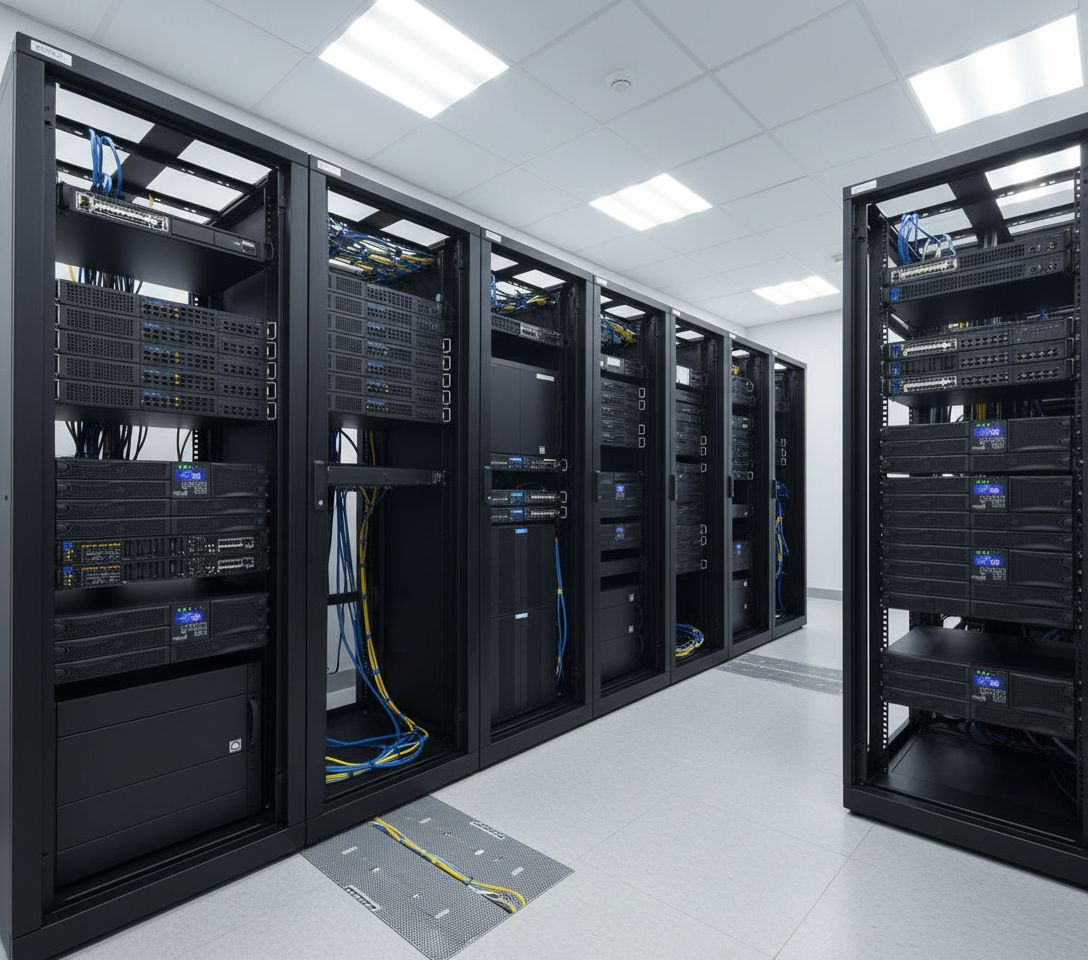

Эти возможности делают ИБП с двойным преобразованием обязательным стандартом для центров обработки данных уровня Tier III и IV, а также для медицинского оборудования.
Комплексная защита минимизирует риски, связанные с непредсказуемым поведением электросети в любой сезон. Инженеры рекомендуют регулярно проверять журналы событий ИБП для раннего выявления скрытых проблем внешнего питания.
Устройство онлайн ИБП: основные компоненты
Инженерная конструкция объединяет критические модули для многоступенчатого преобразования энергии, где каждый элемент выполняет конкретную роль в общей цепочке защиты. Первым узлом выступает выпрямитель на высокоскоростных IGBT-транзисторах. Он не только преобразует переменный ток сети в постоянный, но и поддерживает входной коэффициент мощности на уровне 0,99, что снижает реактивную нагрузку на сеть.
Полученная энергия поступает на шину постоянного тока DC Bus — мощный энергетический буфер с конденсаторами, который служит буфером, связывающим выпрямитель и инвертор, и сглаживает пульсации энергии. За формирование идеального выходного напряжения отвечает инвертор с широтно-импульсной модуляцией ШИМ, генерирующий чистую синусоиду с эталонной частотой 50 Гц ±0,1% независимо от нагрузки.
В случае аварии внешней сети мгновенное питание инвертора обеспечивают аккумуляторные батареи VRLA или Li-ion, которые накапливают энергию в штатном режиме буферного подзаряда. Для повышения отказоустойчивости система оснащена статическим байпасом на тиристорах. Этот электронный ключ переключает нагрузку на сеть менее чем за 4 мс при пусковых перегрузках выше 150% или внутренних неисправностях.
Дополнительный механический сервисный байпас позволяет безопасно обслуживать устройство и менять модули без полного отключения питания важных потребителей. Модульный подход обеспечивает высокую ремонтопригодность MTTR менее 30 мин и надежность системы, существенно упрощая замену компонентов и сокращая время восстановления.
Режимы работы онлайн ИБП в реальных условиях
Оборудование автоматически меняет алгоритмы питания в зависимости от состояния внешней сети и нагрузки. Система постоянно анализирует параметры входа с частотой дискретизации до 20 кГц и мгновенно адаптируется к любым изменениям ситуации.
Нормальный режим: работа при стабильной электросети
Штатный режим предполагает питание нагрузки энергией от сети через цепь двойного преобразования тока с КПД до 97,1%. Выпрямитель превращает нестабильный переменный ток в постоянный, подзаряжает батареи и питает силовой инвертор.
Профессиональный online источник бесперебойного питания подает на выход заново созданный чистый ток со стабильным напряжением 220/230 В. Потребитель получает идеальное питание и полную гальваническую изоляцию независимо от колебаний напряжения в широком диапазоне 305–477 В на входе.
Режим работы от батареи: пропадание входного напряжения
Система мгновенно переходит на резервное питание при полном отключении сети или критическом падении напряжения ниже 176 В. Инвертор продолжает работать без остановки и забирает энергию от аккумуляторов через шину DC.
Онлайн-ИБП исключает микропаузы и переходные процессы, поэтому серверы, коммутаторы и техника продолжают работать без сбоев. Время переключения составляет физические 0 мс, что критично для чувствительного IT-оборудования, которое может перезагрузиться даже при паузе в 10 мс.
Режим восстановления: возврат электропитания
Выпрямитель автоматически запускается и плавно принимает нагрузку на себя через функцию Soft Start при восстановлении внешней сети в течение 10–30 секунд. Это предотвращает резкий бросок тока на входные автоматы здания.
Система одновременно начинает зарядку аккумуляторов с температурной компенсацией для восполнения емкости. Инвертор продолжает питать нагрузку и плавно синхронизирует выходную частоту с параметрами городской сети. Процесс возврата к нормальному режиму происходит совершенно незаметно для подключенного потребителя.
Режим байпаса Bypass: аварийный обход
Система открывает статический байпас при возникновении пусковых токов выше 124% или внутренней ошибки инвертора. Ток начинает поступать к нагрузке напрямую от входной сети через тиристоры в обход схем преобразования.
Это предотвращает полное отключение оборудования и сохраняет работоспособность системы при кратковременных перегрузках до 1000% в течение 20 мс. После устранения проблемы или снижения тока ИБП автоматически возвращается в нормальный режим двойного преобразования.
Какой ИБП выбрать? Сравнение онлайн технологии с резервными и интерактивными моделями
Архитектура системы защиты определяет уровень безопасности вашего бизнеса и сохранность критически важных данных. Понимание различий в топологии помогает избежать ошибок при проектировании надежной инфраструктуры питания.
Сравнение с резервными и интерактивными моделями
Разные топологии обеспечивают неодинаковое качество выходного сигнала и время реакции на аварии сети. Выбор конкретного типа оборудования зависит от требований к надежности и бюджета проекта.
- Резервные модели (Offline) соединяют нагрузку с сетью напрямую и переходят на батареи с задержкой 4–12 мс. Они часто выдают прямоугольный сигнал, что вызывает перегрев блоков питания с активным корректором мощности APFC.
- Линейно-интерактивные устройства (Line-Interactive) используют автотрансформатор для грубой регулировки напряжения и переключаются за 2–6 мс. Они подходят для сетевого оборудования, но часто выдают аппроксимированную синусоиду.
- Каждый online бесперебойник обеспечивает непрерывную защиту с временем переключения 0 мс и чистой синусоидой, поэтому онлайн-ИБП являются рекомендуемым выбором для задач, критичных к малейшим перебоям в питании.
Ключевые преимущества и недостатки онлайн-технологии
Современный ИБП двойного преобразования гарантирует максимальную защиту, предлагая полную гальваническую развязку нагрузки от любых помех и гармоник внешней сети. Ключевым преимуществом является бесшовный (с временем 0 мс) переход на батареи, который исключает даже минимальные паузы в питании оборудования.
Идеальная синусоида выходного напряжения THDu менее 2% безопасна для самой чувствительной медицинской техники и прецизионных приборов. При этом стоит учитывать, что постоянная работа инвертора незначительно снижает общий КПД системы из-за двойной конверсии, а стоимость оборудования выше аналогов.

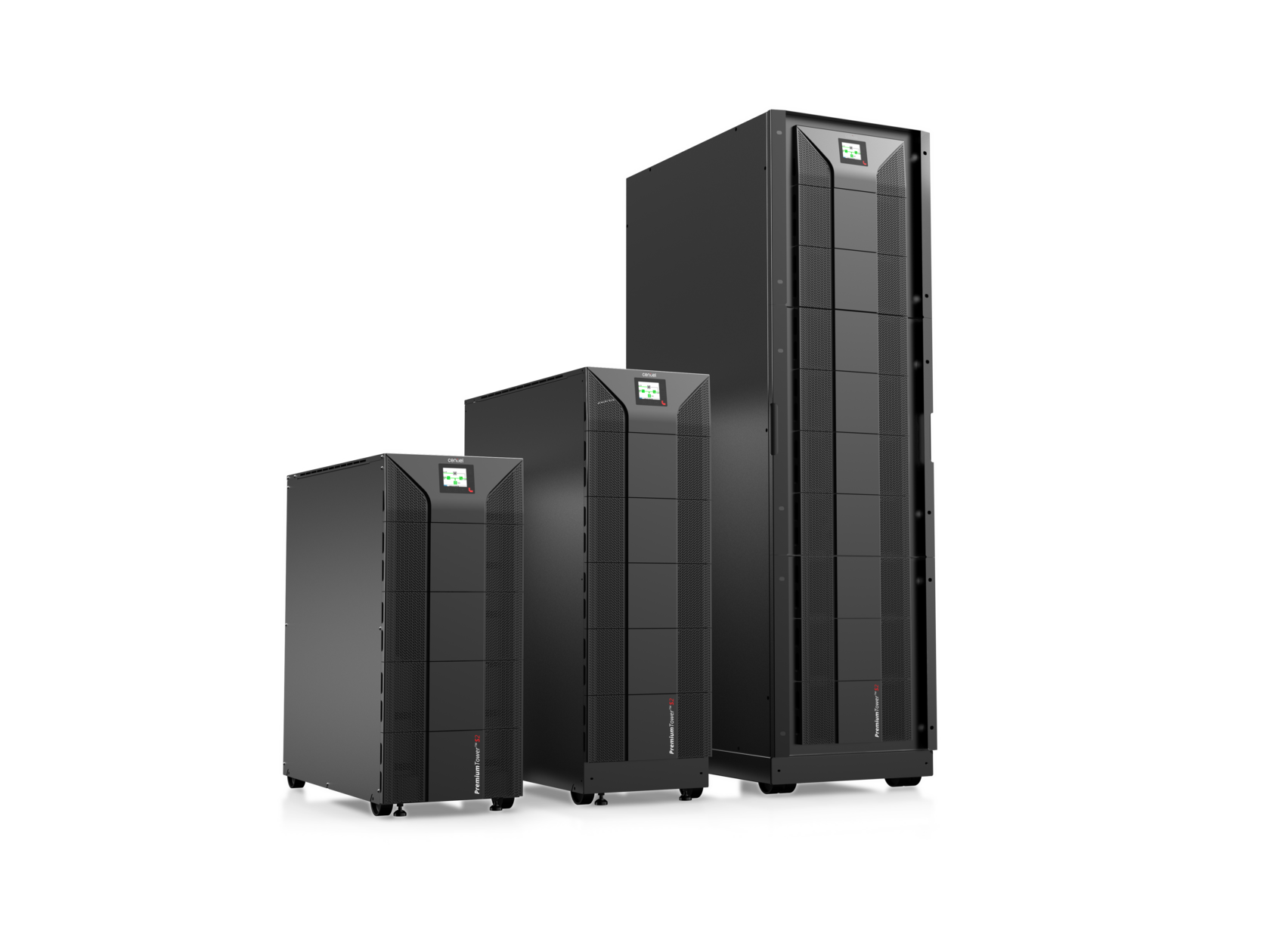

Однако эти инвестиции быстро окупаются за счет предотвращения простоев, стоимость которых может достигать $5000 в минуту для среднего бизнеса. Широкий диапазон входного напряжения дополнительно сохраняет ресурс батарей, так как переходы на них происходят реже. Наши системы CumulusPower минимизируют недостатки технологии благодаря высокому КПД 97,1% и модульной масштабируемости.
Критерии выбора онлайн ИБП
Технический аудит инфраструктуры помогает точно определить спецификацию оборудования для конкретных задач бизнеса. Профессиональный подход к выбору исключает скрытые расходы и гарантирует долгую работу системы.
При подборе конфигурации необходимо проверить соответствие оборудования ряду критически важных параметров:
- Расчетная мощность. Определите полную мощность (в ВА) и активную мощность (в Вт) всех нагрузок. Убедитесь, что обе величины не превышают номиналы ИБП с запасом 20-30%.
- Масштабируемость. Выбирайте модульные системы для плавного наращивания мощности от 10 кВт до 3,6 МВт по принципу оплаты по мере роста «Pay as you grow», чтобы не переплачивать за избыточную мощность на старте.
- Отказоустойчивость. Избегайте единых точек отказа и выбирайте децентрализованную архитектуру DARA, где каждый модуль автономен. Это обеспечивает надежность на уровне 99,9999999%.
- Энергоэффективность TCO. Высокий коэффициент полезного действия более 96% в онлайн-режиме существенно снижает счета за электричество и требования к мощности системы кондиционирования.
- Управление батареями. Наличие температурной компенсации заряда продлевает жизнь аккумуляторных батарей на 20–30% при работе в режиме 24/7, предотвращая деградацию пластин и перегрев.
Такой подход к выбору гарантирует стабильную работу бизнеса и защиту инвестиций компании. Тщательный анализ требований позволяет избежать избыточных трат на начальном этапе внедрения системы. Мы рекомендуем привлекать квалифицированных инженеров для проведения расчетов и подбора конфигурации.
